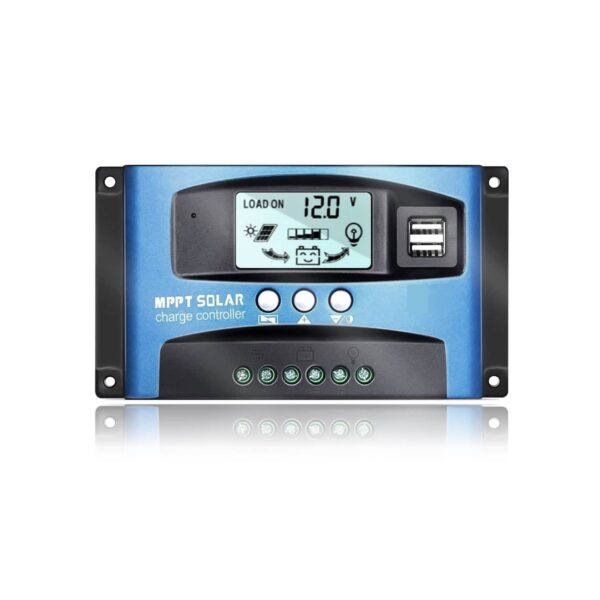

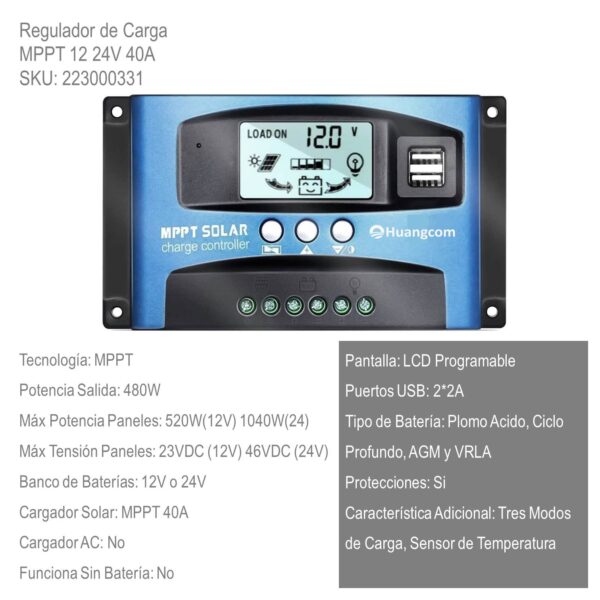

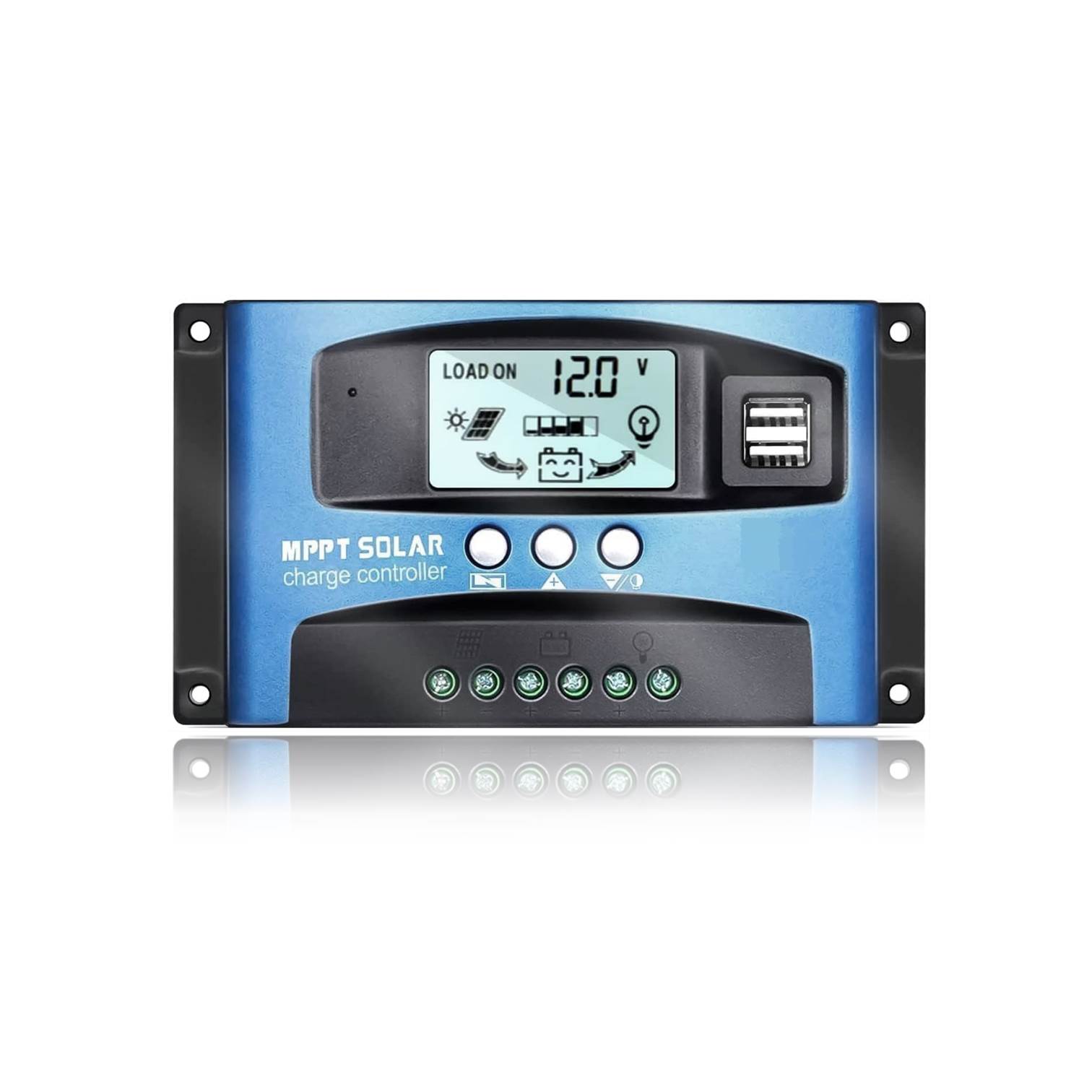

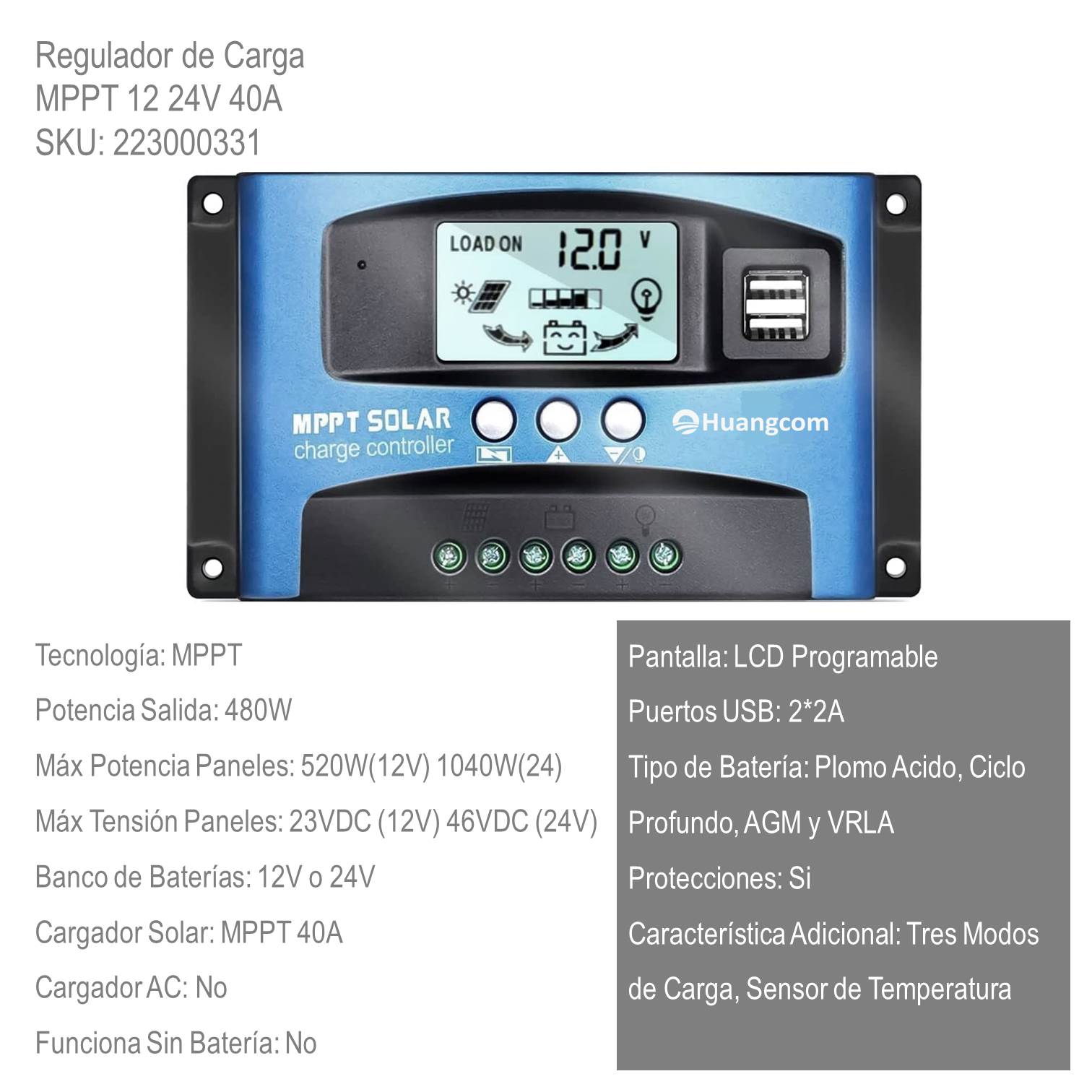

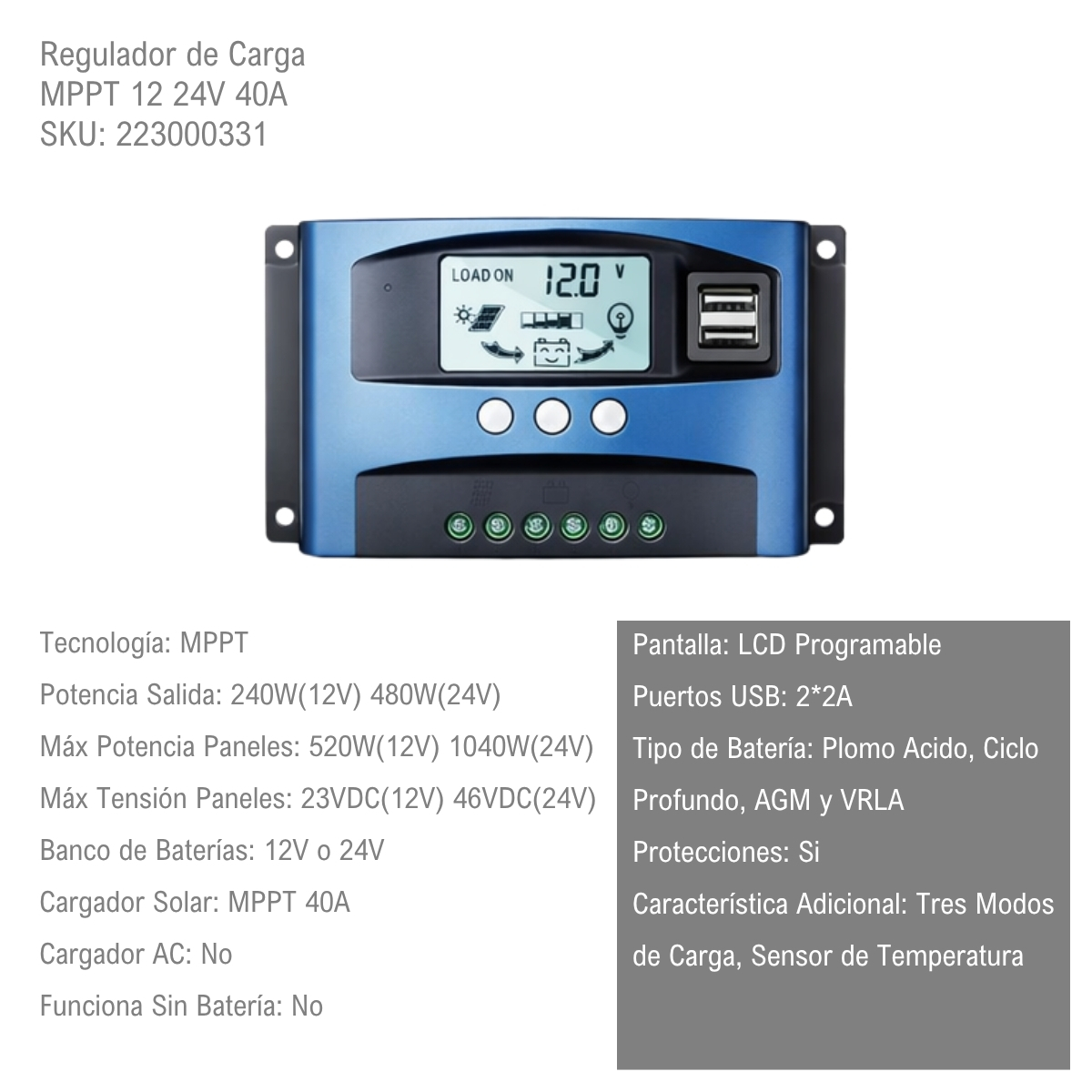

CARACTERISTICAS
* Display LCD Programable, 2 Puertos USB y Fotocontrol
* Para baterias Plomo-Acido, AGM, Ciclo Profundo Gel VRLA
* Controlador MPPT de alta eficiencia.
* La caracteristica MPPT aumenta la eficiencia de carga.
* Proteccion ante polaridad inversa, alta o baja tension de la bateria.
* Proteccion ante sobrecarga y cortocircuito.
* Puertos USB con funcion de carga.
* Interruptor ON OFF de carga en el rente del controlador para mayor comodidad.
* La pantalla LCD muestra en forma intuitiva el estado del sistema la capacidad de la bateria, carga y descarga al momento.
* Permite ajustar los parametros de trabajo y el tipo de bateria utilizada.
* 3 opciones de programacion horaria.
* Cargas o consumos disponibles las 24 horas.
* Activa las cargas o consumos desde el atardecer hasta la cantidad de horas posteriores que se fijen (1 a 23 horas).
* Activa las cargas al atardecer y las desactiva al amanecer.
APLICACIONES
Como en todo kit solar, el regulador de carga es una parte imprescindible para la correcta funcionalidad de tu kit ya que protege tus baterias de sobrecargas y sobredescargas, con el fin de alargar la vida util de las mismas.
* Kits solares de iluminacion
* Sistemas solares domesticos OFF-GRID
* Sistemas de monitoreo
* Sistemas de alarmas
* Circuitos cerrados de television
* Camaras de vigilancia conectadas a uno o mas monitores de video
IMPORTANTE !!!
* El cable de la bateria debe ser lo mas corto posible para minimizar la perdida.
* Automaticamente apagado o 5S despues de la operacion no en la luz de fondo.
* La salida USB dual, la corriente maxima de 2.5A, admite la carga del telefono movil.
* Completamente gestion de carga de 3 etapas MPPT.
* Proteccion contra sobrecargas. Proteccion integrada contra cortocircuitos, proteccion contra circuitos abiertos , marcha atras.
SI NO SE SIGUE ESTA SECUENCIA, SE PUEDE DAÑAR EL REGULADOR
1. Conectar la bateria al regulador con la polaridad correcta.
2. Conectar el panel fotovoltaico al regulador con la polaridad correcta.
3. Conectar el consumo o cargas (load) al regulador con la polaridad correcta.
Aplicar el orden inverso al desinstalar.
ALGUNOS CALCULOS MNEMOTECNICOS PARA QUE PUEDAS DIMENSIONAR FACILMENTE TU INSTALACION
PARA ESTAS BATERIAS, CUANTOS PANELES NECESITO?
Para dimensionar hace esta cuenta, Ah de BateriaxCant.BateriasxV de Bateriax0.25/W Potencia Panel, te da la cantidad de Paneles necesarios, tenes que redondear hacia arriba.
Ej. 100Ahx2x12Vx0.25/300W, 2. Precisas 2 Paneles de 300W.
PARA ESTE CONSUMO, CUANTOS PANELES NECESITO?
Para dimensionar hace esta cuenta, kWh Mensuales de Consumox8.33/W Potencia Panel, te da la cantidad de Paneles necesarios, tenes que redondear hacia arriba.
Ej. 200kWhx8.33/300W, 5.44. Precisas 6 Paneles de 300W.
PARA ESTE CONSUMO, CUANTAS BATERIAS NECESITO?
Para dimensionar Baterias, se utiliza este criterio, si los Consumos picos no superan los 2000W Banco de Baterias de 12V, Consumos entre 2000W y 3000W Banco de 24V, Consumos superiores a 3000W Banco de 48V.
Y las Baterias son de 12V, con eso sacas la cantidad minima de Baterias que necesitas.
PARA ESTAS BATERIAS Y CONSUMO, QUE AUTONOMIA VOY A TENER?
Para determinar la Autonomia con Baterias hace esta cuenta, Ah de BateriaxCant.BateriasxV de Bateria/W Consumida, te da la cantidad de Hs de Autonomia.
Ej. 100Ahx2x12V/600W, 4. Vas a tener una Autonomia ideal de 4Hs.
PARA ESTOS PANELES, CUANTAS BATERIAS NECESITO?
Para dimensionar hace esta cuenta, W Potencia PanelxCant.Panelesx0.33/Ah de Bateria, te da la cantidad de Baterias necesarias, tenes que redondear hacia arriba.
Ej. 300Wx2x0.33/100Ah, 1.98. Precisas 2 Baterias de 100Ah.
Y recordar que la corriente de carga no debe superar el 20% de la capacidad nominal de la Bateria. Esto es en el caso de la batería de 100Ah, no debería superar los 20A.
PARA ESTE CONSUMO, QUE INVERSOR NECESITO?
El Inversor adecuado depende de la Potencia Wpico que esperas tener.
Potencia Wpico Menor a 2000W Inversor 12V, Potencia Wp entre 2000W y 3000W Inversor 24V, Potencia Wp Mayor a 3000W Inversor 48V.
* Inversores Onda Modificada. Principalmente para iluminacion, ventiladores, fuentes y transformadores. Pero para todo lo que son cargas inductivas o motores se recomienda Inversores de Onda Sinusoidal Pura.
* Inversores Onda Sinusoidal Pura. Se recomiendan para mayores consumos y para todo lo que tiene motor como Heladeras, Bombas de Agua, Aire Acondicioando.
* Inversor Cargador MPPT eficiencia del 99%, Inversor Cargador PWM 70 al 90%.
* Si la idea es vender energía a la red, precisas Inversores ON GRID.
AVISO IMPORTANTE ANTES DE COMPRAR UN INVERSOR
Antes de comprar un Inversor, chequea la Minima Tension Paneles de Entrada VDC.
Ej. Si es 90VDC, precisas al menos 3 paneles en serie de Vmp 36VDC (4x36VDC, 144VDC), para que funcione el cargador solar.
En caso de que no dispongas de esa cantidad de Paneles, lo podes resolver agregando un Controlador Regulador de Corriente de 30A, que es super economico.
