DESCRIPCION PRINCIPAL
Kit solar off grid 220V disenado para generar energia electrica de forma autonoma en lugares sin acceso a la red electrica. Este sistema solar es ideal para motorhomes, casas rodantes, viviendas rurales, cabanas, casillas o instalaciones pequenas que requieren energia confiable para consumos moderados a medios.
El kit genera energia a partir de 2 paneles solares monocristalinos de 180W27V, que cargan un banco de baterias de ciclo profundo de 400Ah mediante un regulador MPPT de 40A de alta eficiencia. La energia almacenada se convierte a 220V mediante un inversor de 1000W para alimentar electrodomesticos y dispositivos de mayor consumo que los kits basicos.
Con una potencia solar total de 360W y considerando un promedio de 4,5 horas de sol pleno por dia, este sistema genera aproximadamente 1,2kWh diarios, equivalentes a unos 36kWh mensuales. La cifra ya contempla las perdidas reales de temperatura, suciedad y cableado. El banco de 400Ah esta dimensionado para sostener el pico de 2000W del inversor y para dar autonomia en dias nublados, no para reponerse por completo todos los dias.

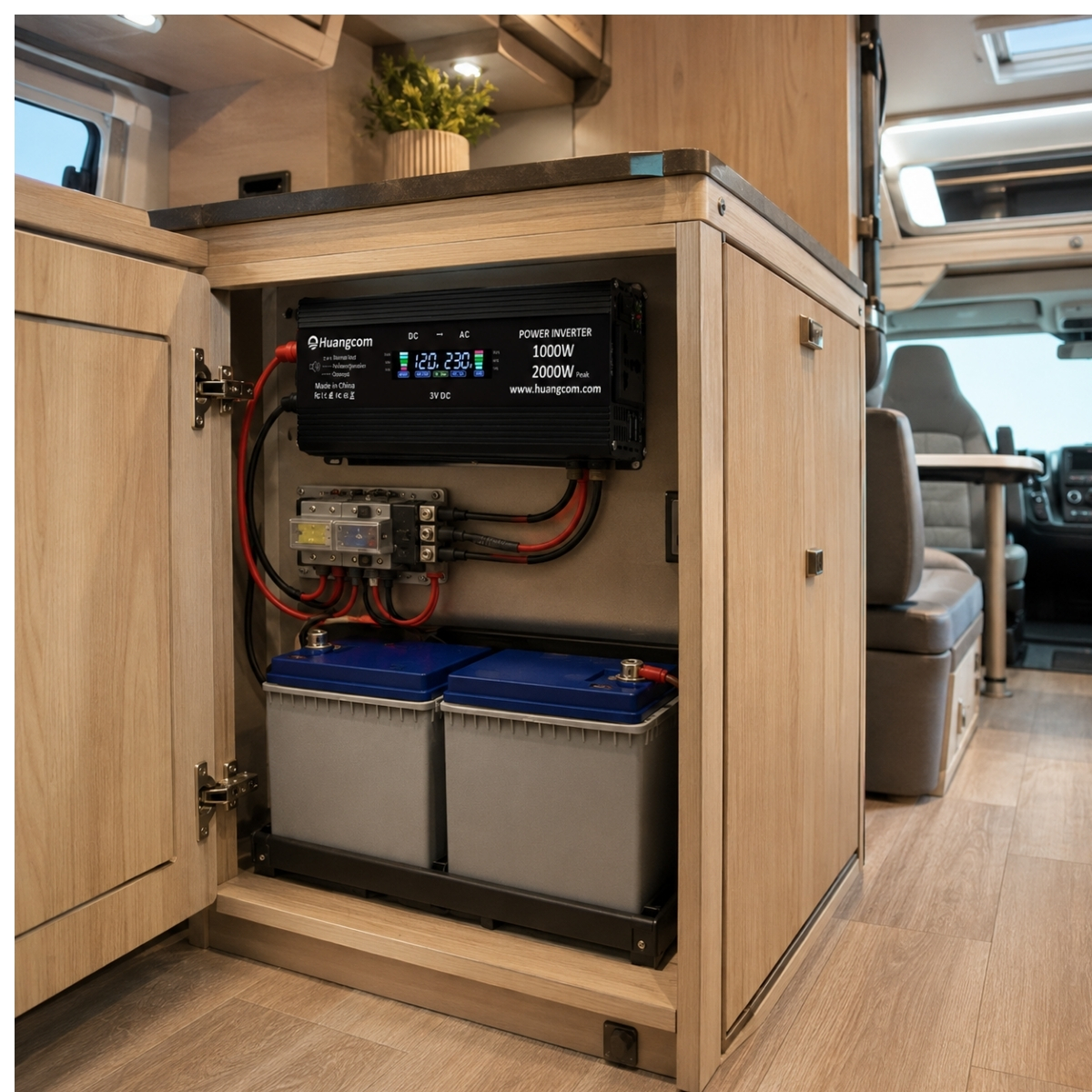

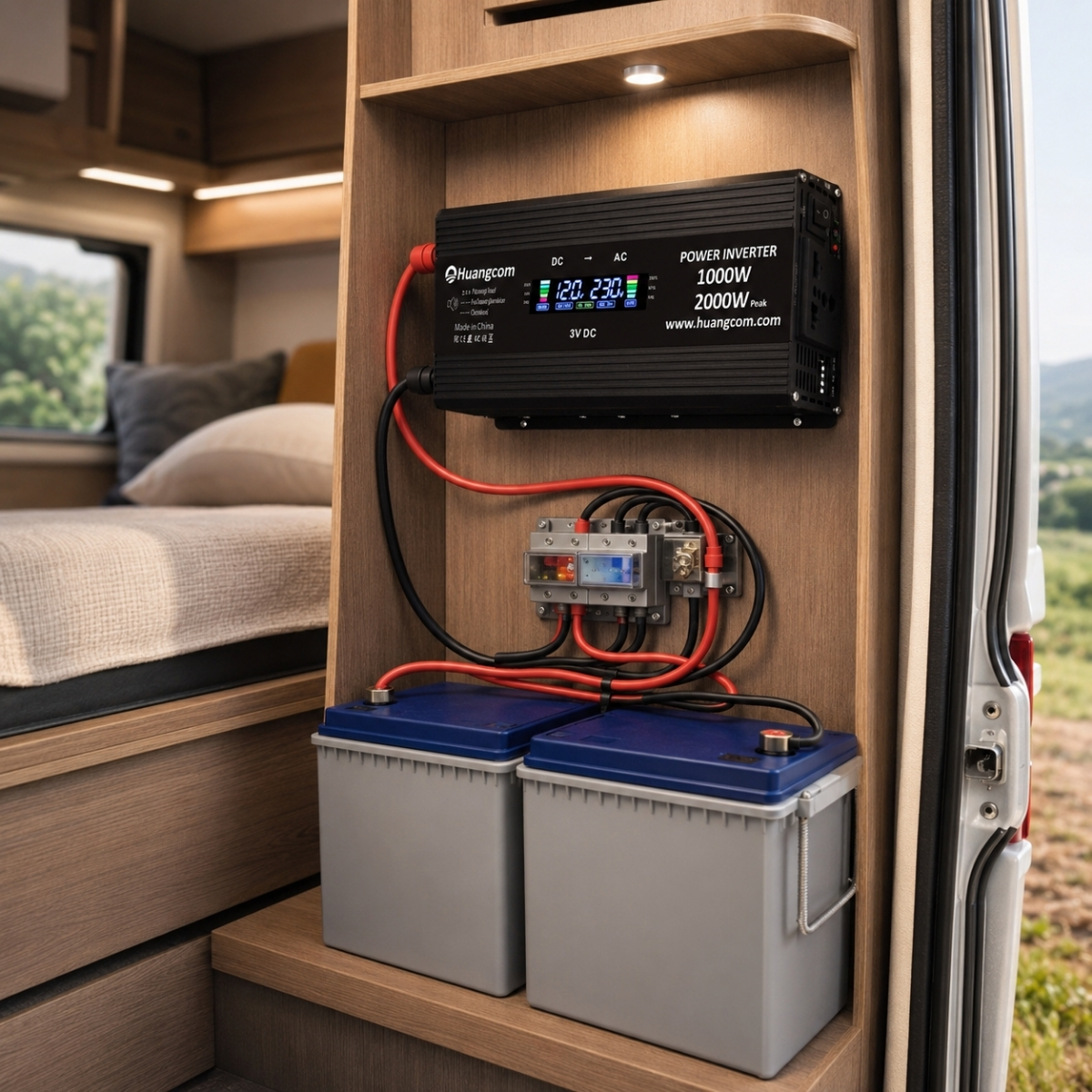

El sistema esta optimizado para viviendas pequenas, motorhomes grandes o cabanas utilizadas por 2 a 4 personas, permitiendo alimentar iluminacion LED, televisores, routers de internet, notebooks, cargadores de celulares, ventiladores, heladeras pequenas eficientes y otros electrodomesticos de bajo a moderado consumo.
IMPORTANTE
Este kit incluye exclusivamente los componentes indicados en la seccion “El kit incluye”. Cables de instalacion, estructuras de montaje de paneles, protecciones adicionales o accesorios electricos no estan incluidos ya que dependen de cada instalacion particular.

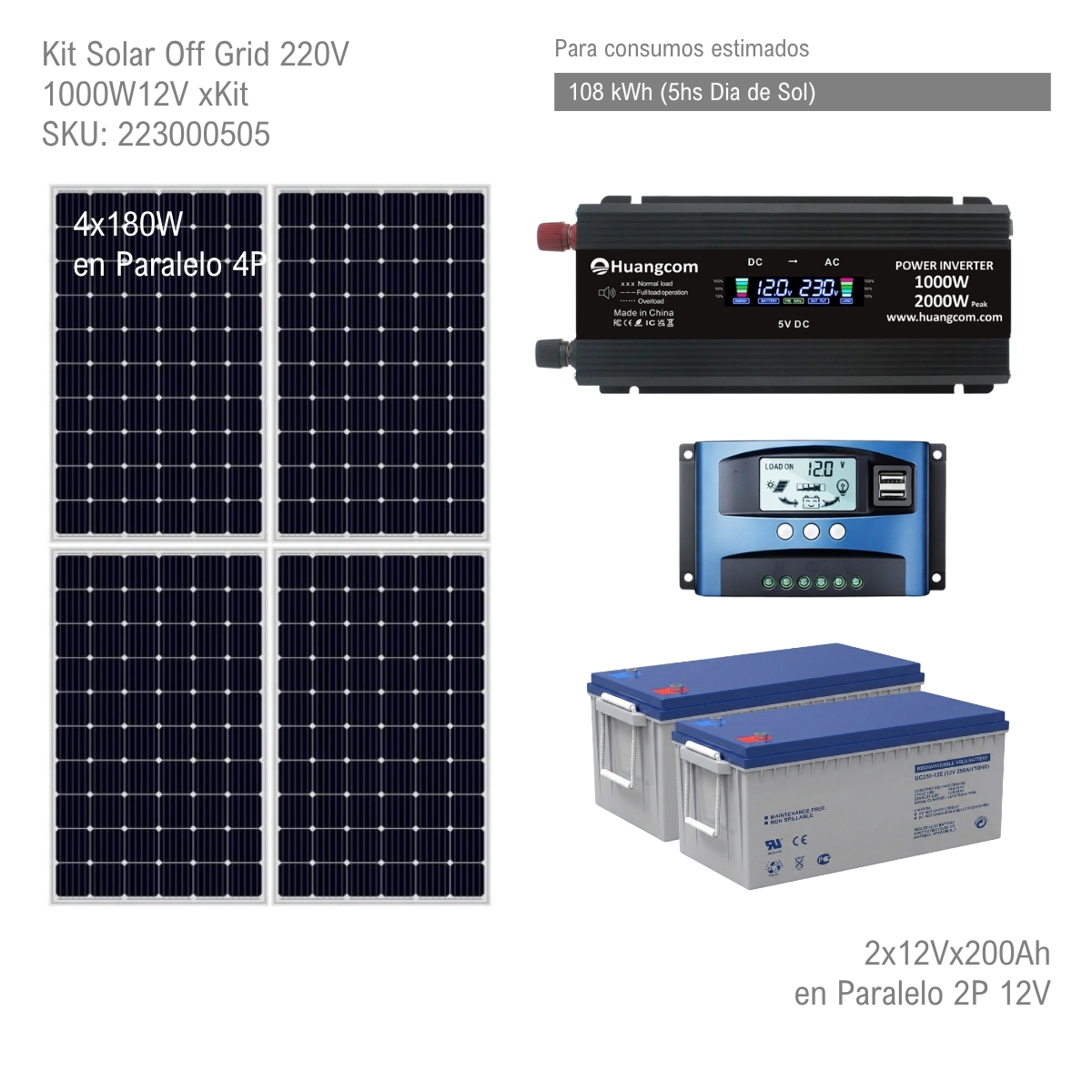

EL KIT INCLUYE
* 1 Inversor Onda Modificada 1000W2000W 12 24V xUn SKU: 223000342
* 1 Regulador de Carga MPPT 12 24V 40A xUn SKU: 223000331
* 2 Bateria Ciclo Profundo Gel VRLA 12V200Ah xUn SKU: 223000006
* 2 Panel Solar Monocristalino 180W27V xUn SKU: 223000248
* 4 Cable para Bateria 25mm2 Ojal-Ojal 30cm xUn SKU: 223000275
* 1 Conectores MC4 Hub 2 en 1 xPar SKU: 223000227
* 2 Conectores MC4 Macho Hembra Panel Solar xPar SKU: 223000102
* 1 Fusible 150A con Caja Portafusible xKit SKU: 223000212
* 1 Interruptor Termico 2P AC220V 10A xUn SKU: 223000508
ACCESORIOS OPCIONALES Y RECOMENDADOS
Estos productos no estan incluidos en el kit pero se recomiendan para facilitar la instalacion.
* Cable para conexion de baterias 35 mm² xMt
* Cable fotovoltaico para paneles solares 6 mm² xMt
La longitud de los cables no esta incluida y debe definirse segun la distancia y el tipo de instalacion requerida.
CONFIGURACION DE LOS PANELES SOLARES
NOTA IMPORTANTE
* Conectar los 2 paneles solares de 180W27V en PARALELO 2P.
Configuracion resultante:
* Tension Vmp: 27V
* Tension Voc: 31,59V
* Corriente Imp: 13,32A
* Potencia solar total: 360W
Los 360W quedan dentro de los 520W que admite el regulador MPPT de 40A en banco de 12V, con margen de sobra.
POR QUE ESTE PANEL Y ESTE REGULADOR
El panel de 180W27V trabaja a 27V y su tension de circuito abierto es de 31,59V, muy por debajo de los 50V maximos que admite la entrada del regulador, asi que la conexion es segura. Queda por encima del rango de 15 a 23V que el fabricante recomienda para banco de 12V: eso no daña el equipo, solo significa que el regulador no extrae del panel el 100% de lo que podria dar. La generacion indicada en esta ficha ya contempla esa perdida.
Nunca conectar dos paneles de 27V en serie: suman 63V de circuito abierto y superan los 50V del regulador, en cualquier banco y en cualquier epoca del año.
CONFIGURACION DEL BANCO DE BATERIAS
NOTA IMPORTANTE
* Conectar las 2 baterias de 12V200Ah en paralelo 2P.
Configuracion resultante:
* Tension del banco: 12V
* Capacidad total: 400Ah
Esto permite aumentar la autonomia del sistema y mejorar la estabilidad de la instalacion.
ESPECIFICACIONES TECNICAS DEL PRODUCTO
* Sistema solar: Sistema off grid autonomo
* Tension del sistema: 12V
* Potencia total de paneles: 360W
* Generacion solar estimada: Aproximadamente 1,2kWh diarios. Aproximadamente 36kWh mensuales considerando 4,5 horas de sol pleno promedio y perdidas reales de instalacion
Paneles solares
* Tecnologia monocristalina
* Potencia 180W cada panel
* Vmp 27V
* Voc 31,59V
* Corriente Imp 6,66A
* Corriente Isc 7,46A
* 48 celdas
Regulador solar
* Tecnologia MPPT
* Corriente de carga 40A
* Sistema 12V o 24V
* Potencia maxima paneles 520W en sistema 12V
* Maxima tension de panel (Voc): 50VDC limite absoluto
* Rango de panel recomendado: 15 a 23V en banco de 12V, 30 a 46V en banco de 24V
* Pantalla LCD programable
* 2 puertos USB 2A
* Modos de carga multiples
* Sensor de temperatura
* Protecciones electronicas integradas
Banco de baterias
* Tipo GEL VRLA
* Ciclo profundo
* Tension 12V
* Capacidad total 400Ah
* Libre de mantenimiento
* Baja autodescarga
Inversor
* Potencia nominal 1000W
* Potencia pico 2000W
* Salida 220V
* Tecnologia onda modificada
* Pantalla LCD
* 1 tomas AC
* 2 puertos USB
* Protecciones contra sobrecarga, baja tension y temperatura
IMPORTANTE ANTES DE COMPRAR
* Este kit esta disenado para consumos moderados a medios y electrodomesticos eficientes.
* No esta pensado para alimentar artefactos de alto consumo electrico continuo.
* Antes de comprar recomendamos estimar el consumo electrico mensual para verificar si este sistema es adecuado para tu necesidad energetica.
QUE PUEDE ALIMENTAR ESTE KIT
Este sistema puede alimentar por ejemplo:
* Iluminacion LED completa de una vivienda pequena
* TV LED
* Router de internet
* Notebook
* Cargadores de celular
* Ventiladores
* Equipos de seguridad o camaras CCTV
* Heladeras pequenas de bajo consumo energetico
Siempre que el consumo simultaneo no supere los 1000W del inversor.
QUE NO PUEDE ALIMENTAR ESTE KIT
No conectar equipos de alto consumo como:
* Pavas electricas
* Microondas
* Hornos electricos
* Estufas electricas
* Aires acondicionados
* Bombas de agua grandes
* Herramientas electricas pesadas
* Calefactores electricos
Tampoco se recomienda conectar electrodomesticos con motores exigentes o compresores grandes debido a que el inversor es de onda modificada.
ADVERTENCIA SOBRE INVERSOR DE ONDA MODIFICADA
* Los inversores de onda modificada funcionan correctamente con iluminacion, cargadores, televisores y pequenos equipos electronicos.
* Algunos electrodomesticos con motor o compresor pueden presentar menor eficiencia o generar ruido electrico.
* Para equipos sensibles o motores grandes se recomienda utilizar inversores de onda sinusoidal pura.
RECOMENDACIONES DE USO Y MANTENIMIENTO
* Instalar los paneles solares orientados hacia el norte con inclinacion adecuada para maximizar la captacion solar.
* Evitar sombras sobre los paneles ya que reducen significativamente la produccion de energia.
* Mantener los paneles limpios y libres de polvo o suciedad.
* Instalar el regulador y el inversor en un lugar seco, ventilado y protegido de la lluvia.
* La bateria debe ubicarse en un ambiente ventilado, sin exposicion directa al sol ni fuentes de calor.
* Conectar siempre primero la bateria al regulador y luego los paneles solares.
* No invertir polaridades en las conexiones.
* No superar la potencia maxima del inversor.
* Utilizar siempre cable para baterias de 35 mm².
* Utilizar siempre cable fotovoltaico de 6 mm² para la conexion de los paneles solares.
* Cables y protecciones electricas no estan incluidos ya que dependen de la distancia y caracteristicas de cada instalacion.
ERRORES DE INSTALACION QUE PUEDEN DANAR EL EQUIPO
* Conectar los paneles solares con una tension superior a la admitida por el regulador.
* No respetar la configuracion de conexion recomendada de los paneles.
* Invertir la polaridad de la bateria.
* Conectar consumos que superen la potencia del inversor.
* Instalar el sistema en ambientes con humedad o temperatura excesiva.
PREGUNTAS FRECUENTES
* Cuanta energia genera este kit?
En condiciones normales genera aproximadamente 1,2kWh por dia, equivalentes a unos 36kWh mensuales considerando 4,5 horas de sol pleno promedio y las perdidas reales de la instalacion.
* Puedo usarlo en un motorhome o casa rodante?
Si, es una solucion muy utilizada en motorhomes, casas rodantes, cabanas y viviendas rurales pequenas.
* El kit incluye cables de conexion?
Solo incluye cables cortos de conexion entre baterias. Los cables de instalacion dependen de la distancia y se suministran como accesorios opcionales.
* Se puede ampliar el sistema?
Si, se pueden ampliar baterias o paneles respetando los limites del regulador y del inversor.
* Funciona en dias nublados?
Si, aunque la produccion solar disminuye. En esos casos el sistema utilizara la energia almacenada en el banco de baterias.
* Necesito instalacion profesional?
No es obligatorio pero es recomendable para asegurar una instalacion segura, eficiente y evitar errores que puedan danar los equipos.
