DESCRIPCION PRINCIPAL
Kit solar eolico off grid 220V disenado para generar energia electrica de forma autonoma en lugares sin acceso a la red electrica combinando generacion solar y eolica. Este sistema hibrido permite producir energia durante el dia mediante paneles solares y continuar generando energia durante la noche o en dias nublados gracias al aporte del viento.
El sistema incorpora 4 paneles solares monocristalinos de 180W que aportan una potencia solar total de 720W y un aerogenerador horizontal de 600W24V capaz de generar energia desde bajas velocidades de viento. Toda la energia generada se gestiona mediante un inversor cargador con regulador MPPT integrado de 3000W que carga un banco de baterias de ciclo profundo de 24V.
Considerando un promedio de 5 horas de sol pleno diario y aproximadamente 8 horas promedio de viento util por dia, el sistema puede generar aproximadamente entre 4kWh y 6kWh diarios dependiendo de las condiciones climaticas del lugar.
La combinacion de generacion solar y eolica mejora la estabilidad energetica del sistema ya que cuando disminuye la produccion solar puede compensarse con el viento aumentando la autonomia del banco de baterias.
Este sistema es ideal para viviendas rurales, cabanas, puestos de campo, telecomunicaciones, sistemas de seguridad, casillas o instalaciones aisladas que requieran energia estable para consumos moderados a medios.
IMPORTANTE
Este kit incluye exclusivamente los componentes indicados en la seccion “El kit incluye”. Cables de instalacion, estructuras de montaje de paneles o torre para el aerogenerador no estan incluidos ya que dependen de cada instalacion particular.

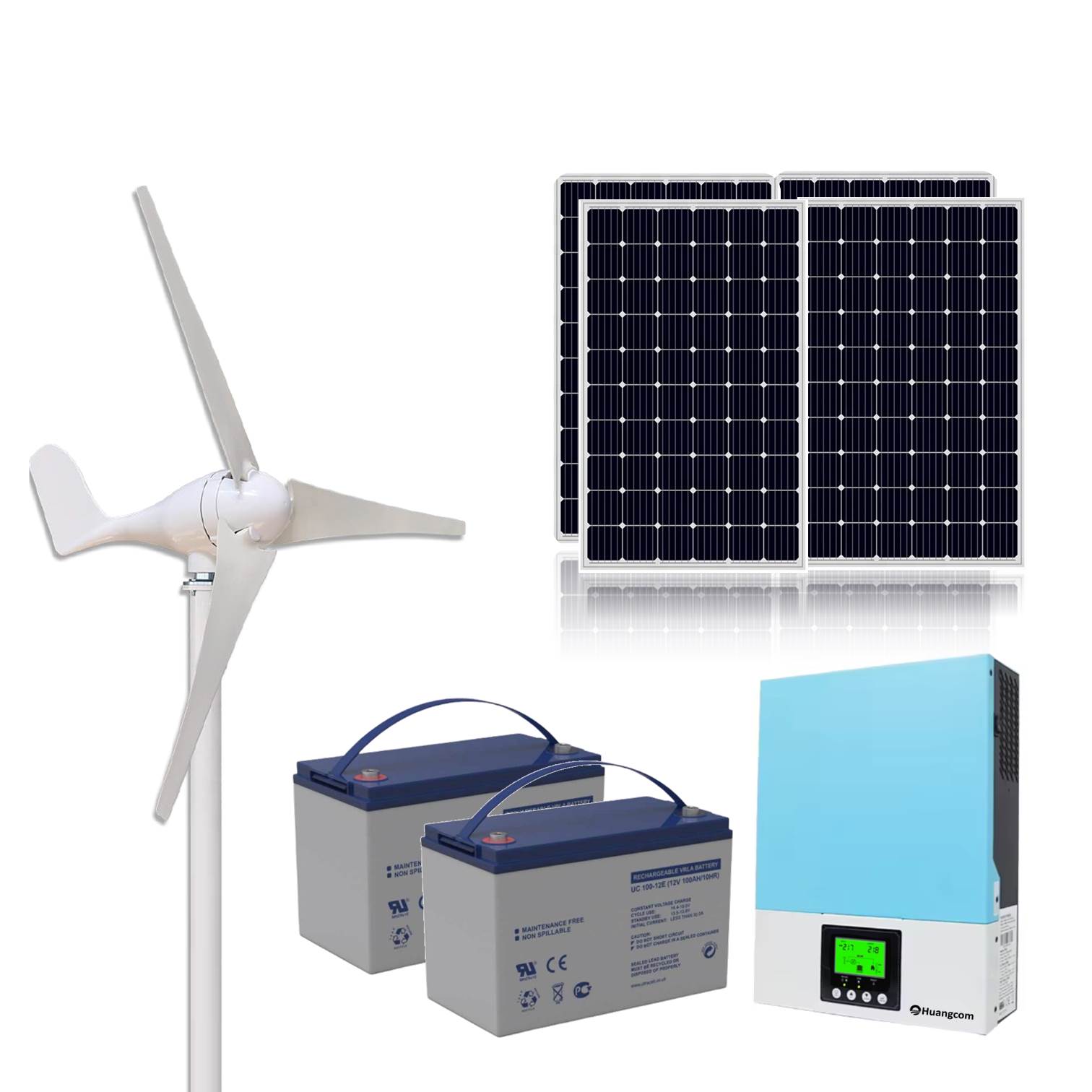

EL KIT INCLUYE
* 1 Generador Eolico Horizontal 600W24V Completo xUn SKU: 223000410
* 1 Inversor Cargador MPPT 3000W24V xUn SKU: 223000340
* 2 Bateria Ciclo Profundo Gel VRLA 12V200Ah xUn SKU: 223000006
* 4 Panel Solar Monocristalino 180W27V xUn SKU: 223000248
ACCESORIOS OPCIONALES Y RECOMENDADOS
Estos productos no estan incluidos en el kit pero se recomiendan para facilitar la instalacion.
* 1 Cable para Bateria 25mm2 Ojal-Ojal 30cm xUn SKU: 223000275
* 1 Conectores MC4 Hub 2 en 1 xPar SKU: 223000227
* 1 Conectores MC4 Macho Hembra Panel Solar xPar SKU: 223000102
* 1 Interruptor Termico 2P AC220V 16A SKU: 223000509
* 1 Fusible 150A con Caja Portafusible xKit SKU: 223000212
* Cable para conexion de baterias 35 mm² xMt
* Cable fotovoltaico para paneles solares 6 mm² xMt
La longitud de los cables no esta incluida y debe definirse segun la distancia y caracteristicas de cada instalacion.

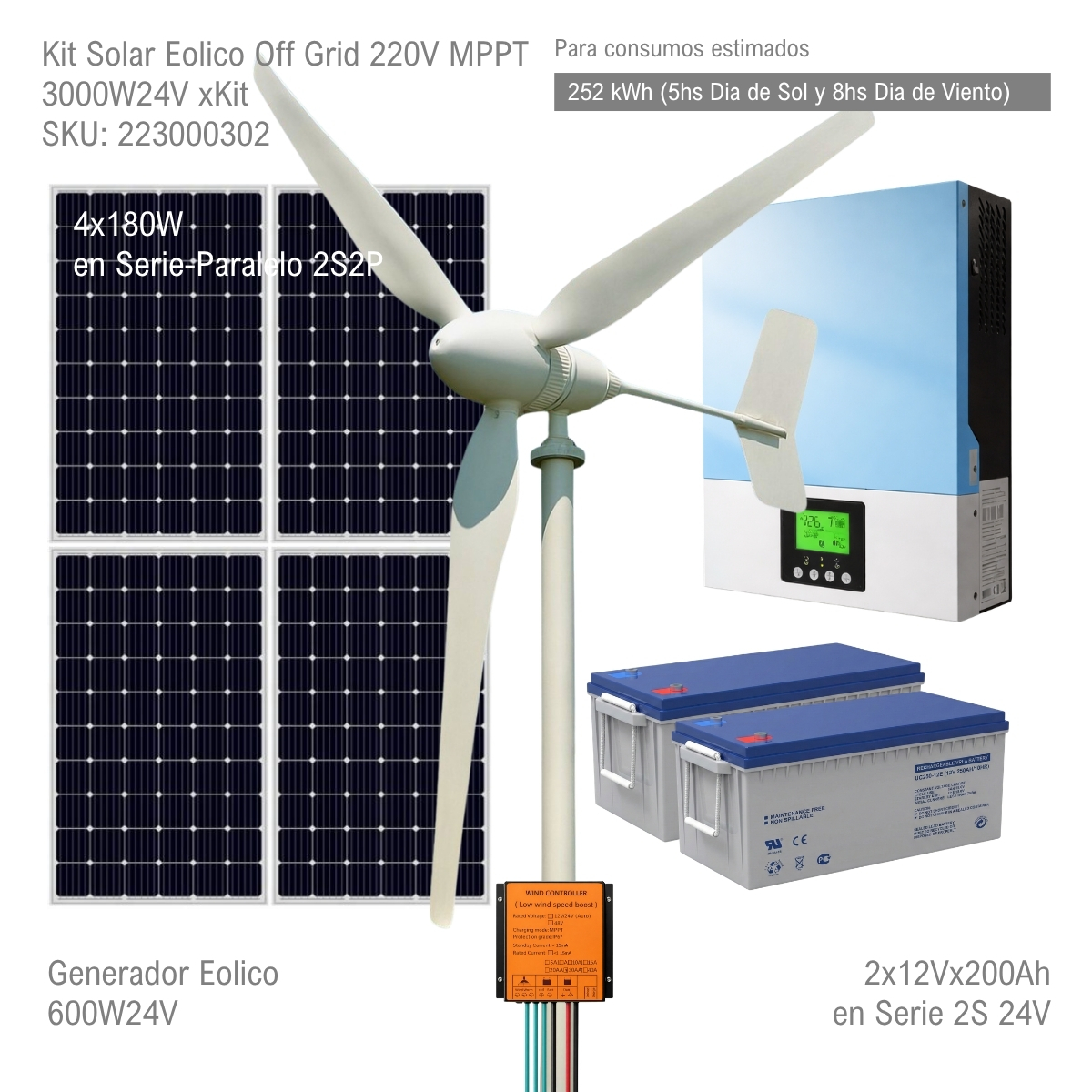

CONFIGURACION DE LOS PANELES SOLARES
NOTA IMPORTANTE
* Conectar los 4 paneles solares de 180W27V en configuracion 2S2P.
Esto significa
* 2 paneles conectados en serie
* 2 grupos conectados en paralelo
Configuracion resultante aproximada
* Tension Vmp aproximada 54V
* Corriente aproximada 13,32A
* Potencia solar total 720W
Esta configuracion permite trabajar dentro del rango permitido del regulador MPPT del inversor.
CONFIGURACION DEL BANCO DE BATERIAS
NOTA IMPORTANTE
* Conectar las 2 baterias de 12V200Ah en serie 2S.
Configuracion resultante
* Tension del banco 24V
* Capacidad total 200Ah
CONFIGURACION DEL GENERADOR EOLICO
El aerogenerador se conecta al sistema de baterias de 24V mediante su controlador correspondiente permitiendo aprovechar la generacion de energia durante periodos de viento.
El equipo incorpora sistema de control con freno electromagnetico que protege al generador frente a vientos fuertes o sobrevelocidad.

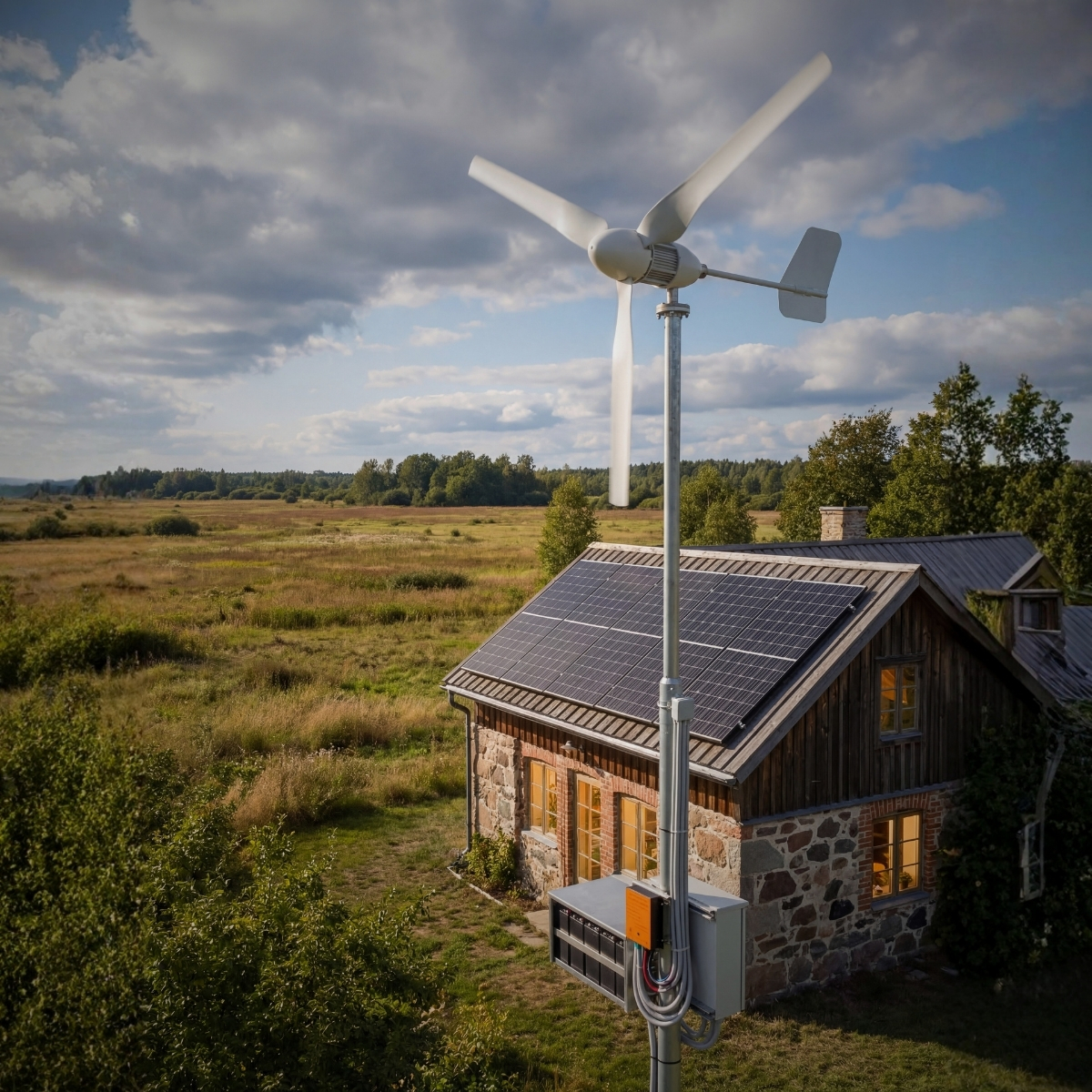

IMPORTANTE SOBRE INSTALACION DEL AEROGENERADOR
El aerogenerador no incluye torre debido a limitaciones de transporte.
Incluye una brida de fijacion perforada lista para soldar a un caño de acero galvanizado de 2 pulgadas (60,3 mm) con espesor aproximado de 4 mm.
Los caños galvanizados se consiguen comunmente en tramos estandar de aproximadamente 6,40 m. Se recomienda soldar la brida incluida y reforzar la base con escuadras metalicas para lograr una estructura firme y segura.
Para obtener un mejor rendimiento el aerogenerador debe instalarse en una torre elevada y despejada de obstaculos.
ESPECIFICACIONES TECNICAS DEL PRODUCTO
* Sistema solar eolico hibrido off grid
* Tension del sistema 24V
* Potencia total solar 720W
* Potencia generador eolico 600W
* Generacion solar estimada aproximadamente 3,6kWh diarios considerando 5 horas de sol pleno promedio
* Generacion eolica estimada variable segun condiciones de viento considerando aproximadamente 8 horas promedio de viento diario
Paneles solares
* Tecnologia monocristalina
* Potencia 180W cada panel
* Vmp 27V
* Voc 31,59V
* Corriente Imp 6,66A
* Corriente Isc 7,46A
* 48 celdas
Aerogenerador
* Tipo de eje horizontal
* Potencia maxima 600W
* Voltaje de trabajo 24V
* Velocidad de viento inicial 3 m/s
* Velocidad nominal de viento 11 m/s
* Velocidad maxima soportada 45 m/s
* Numero de palas 3
* Material de palas fibra de nylon reforzada
* Diametro del rotor 1,65 m
* Altura de palas 0,81 m
* Sistema de control freno electromagnetico

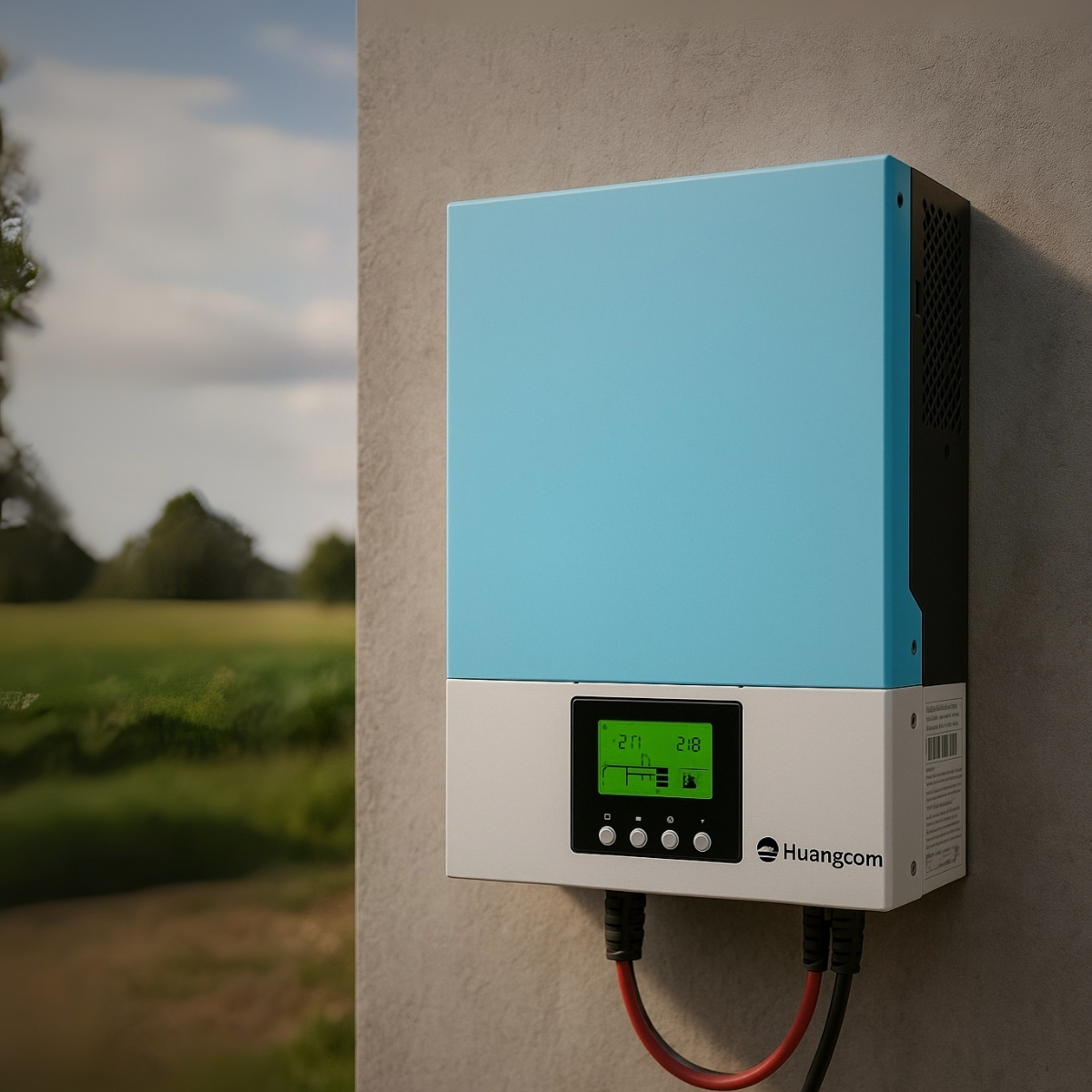

Inversor cargador solar
* Tecnologia onda pura sinusoidal
* Potencia nominal 3000W
* Regulador solar MPPT integrado 80A
* Potencia maxima paneles 3000W
* Rango tension paneles 30V a 400VDC
* Cargador AC 220V 60A
* Banco de baterias 24V
* Pantalla de control integrada
* Conectividad RS232, WIFI y GPRS
* Protecciones electronicas integradas
Banco de baterias
* Tipo GEL VRLA
* Ciclo profundo
* Tension 12V
* Capacidad 200Ah cada bateria
* Configuracion del banco 24V 200Ah
* Libre de mantenimiento
* Baja autodescarga
IMPORTANTE ANTES DE COMPRAR
* Este kit esta disenado para consumos moderados y electrodomesticos eficientes.
* No esta pensado para alimentar equipos de alto consumo electrico continuo.
* Antes de comprar recomendamos estimar el consumo electrico mensual para verificar si este sistema es adecuado para tu necesidad energetica.
QUE PUEDE ALIMENTAR ESTE KIT
Este sistema puede alimentar por ejemplo
* Iluminacion LED completa
* TV LED
* Router de internet
* Notebook
* Cargadores de celular
* Ventiladores
* Equipos de seguridad o camaras CCTV
* Heladeras eficientes
* Herramientas electricas pequenas
Siempre que el consumo simultaneo no supere los 3000W del inversor.
QUE NO PUEDE ALIMENTAR ESTE KIT
No conectar equipos de alto consumo como
* Estufas electricas
* Hornos electricos grandes
* Aires acondicionados de gran potencia
* Bombas de agua grandes
* Calefactores electricos
* Maquinaria electrica pesada
RECOMENDACIONES DE USO Y MANTENIMIENTO
* Instalar los paneles solares orientados hacia el norte con inclinacion adecuada para maximizar la captacion solar.
* Evitar sombras sobre los paneles ya que reducen significativamente la produccion de energia.
* Instalar el aerogenerador en una torre elevada y libre de obstaculos para aprovechar mejor el viento.
* Mantener los paneles limpios y libres de polvo o suciedad.
* Revisar periodicamente fijaciones del aerogenerador, conexiones y estructura de soporte.
* Instalar el inversor en un lugar seco, ventilado y protegido de la lluvia.
* Las baterias deben ubicarse en un ambiente ventilado, sin exposicion directa al sol ni fuentes de calor.
* Conectar siempre primero las baterias al inversor antes de conectar los paneles solares y el generador eolico.
* No invertir polaridades en las conexiones.
* No superar la potencia maxima del inversor.
* Utilizar siempre cable para baterias de 35 mm².
* Utilizar siempre cable fotovoltaico de 6 mm² para la conexion de los paneles solares.
ERRORES DE INSTALACION QUE PUEDEN DANAR EL EQUIPO
* Conectar los paneles solares con una tension superior a la admitida por el regulador MPPT.
* No respetar la configuracion recomendada de conexion de los paneles.
* Invertir la polaridad de las baterias.
* Instalar el aerogenerador en lugares con turbulencias de viento o cercanos a obstaculos.
* Conectar consumos que superen la potencia del inversor.
PREGUNTAS FRECUENTES
* Genera energia cuando no hay sol?
Si. El sistema incorpora generacion eolica que puede producir energia siempre que exista viento suficiente.
* Se puede usar en una vivienda rural?
Si. Es ideal para viviendas rurales, cabanas o puestos de campo con consumos moderados.
* El kit incluye la torre del aerogenerador?
No. El equipo incluye una brida de montaje para fabricar facilmente la torre utilizando un caño galvanizado de 2 pulgadas.
* Funciona en dias nublados?
Si. En esos casos la generacion solar disminuye pero el viento puede seguir produciendo energia.
* Se puede ampliar el sistema?
Si. Se pueden agregar paneles solares o ampliar el banco de baterias respetando los limites del inversor.
* Necesito instalacion profesional?
No es obligatorio pero es recomendable para asegurar una instalacion segura y evitar errores que puedan danar los equipos.
