DESCRIPCION PRINCIPAL
Kit solar off grid 220V de alta capacidad disenado para generar energia electrica de forma autonoma en lugares sin acceso a la red electrica. Este sistema solar es ideal para viviendas rurales, quintas, cabanas grandes, talleres, comercios pequenos o instalaciones que requieren energia confiable para consumos medios a altos.
El sistema genera energia a partir de 12 paneles solares monocristalinos de 180W que cargan un banco de baterias de ciclo profundo de 48V mediante un inversor cargador hibrido de 5000W con regulador MPPT integrado de alta eficiencia. La energia producida por los paneles se gestiona mediante el controlador solar MPPT interno y se almacena en el banco de baterias para luego convertirse en energia 220V de onda pura sinusoidal apta para alimentar electrodomesticos, herramientas y equipos electronicos sensibles.
Con una potencia solar total de 2160W y considerando un promedio de 5 horas de sol pleno por dia, este sistema puede generar aproximadamente 10,8kWh diarios, equivalentes a unos 324kWh mensuales en condiciones optimas de radiacion solar.
El sistema esta pensado para viviendas completas o instalaciones con mayor demanda energetica, permitiendo alimentar iluminacion completa, televisores, routers, computadoras, heladeras, freezers, bombas de agua pequenas, herramientas electricas livianas y multiples equipos de uso cotidiano.
IMPORTANTE
Este kit incluye exclusivamente los componentes indicados en la seccion “El kit incluye”. Cables de instalacion, estructuras de montaje de paneles o accesorios adicionales pueden variar segun la instalacion y se indican como accesorios recomendados.
EL KIT INCLUYE
* 1 Inversor Cargador InfiniSolar V II 5KW xUn SKU: 223000123
* 4 Bateria Ciclo Profundo Gel VRLA 12V200Ah xUn SKU: 223000006
* 12 Panel Solar Monocristalino 180W27V xUn SKU: 223000248
ACCESORIOS OPCIONALES Y RECOMENDADOS
Estos productos no estan incluidos en el kit pero se recomiendan para facilitar la instalacion.
* 3 Cable para Bateria 25mm2 Ojal-Ojal 30cm xUn SKU: 223000275
* 1 Conectores MC4 Hub 2 en 1 xPar SKU: 223000227
* 1 Conectores MC4 Macho Hembra Panel Solar xPar SKU: 223000102
* 2 Conector MC4 Portafusible con Fusible DC1000V 15A xUn SKU: 223000312
* 1 Interruptor Termico 2P AC220V 25A SKU: 223000510
* 1 Interruptor Termico 2P DC500V 32A SKU: 223000217
* 1 Llave Corta Corriente para Baterias 12 a 48V xUn SKU: 223000311
* 1 Fusible 150A con Caja Portafusible xKit SKU: 223000212
* Cable para conexion de baterias 35 mm² xMt
* Cable fotovoltaico para paneles solares 6 mm² xMt
La longitud de los cables no esta incluida y debe definirse segun la distancia y caracteristicas de cada instalacion.
CONFIGURACION DE LOS PANELES SOLARES
NOTA IMPORTANTE

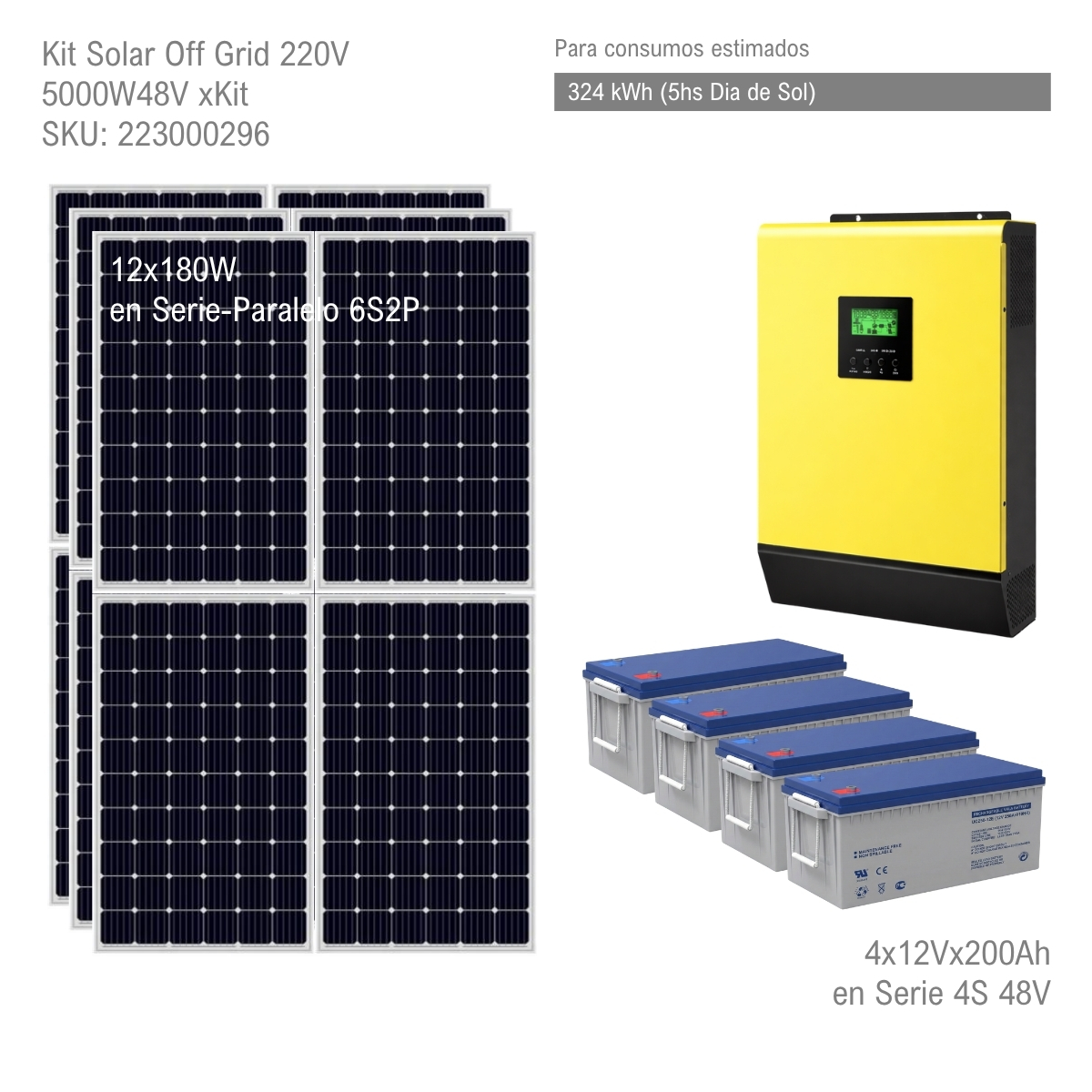

* Conectar los 12 paneles solares de 180W27V en configuracion 6S2P.
Esto significa:
* 6 paneles conectados en serie
* 2 grupos conectados en paralelo
Configuracion resultante aproximada:
* Tension Vmp aproximada: 162V
* Corriente aproximada: 13,32A
* Potencia solar total: 2160W
Esta configuracion permite trabajar correctamente dentro del rango de operacion del regulador MPPT del inversor.
CONFIGURACION DEL BANCO DE BATERIAS
NOTA IMPORTANTE
* Conectar las 4 baterias de 12V200Ah en serie 4S.
Configuracion resultante:
* Tension del banco: 48V
* Capacidad total: 200Ah
Esto permite que el sistema funcione correctamente con el inversor de 48V.
ESPECIFICACIONES TECNICAS DEL PRODUCTO
* Sistema solar: Sistema off grid autonomo
* Tension del sistema: 48V
* Potencia total de paneles: 2160W
* Generacion solar estimada: Aproximadamente 10,8kWh diarios. Aproximadamente 324kWh mensuales considerando 5 horas de sol pleno promedio
Paneles solares
* Tecnologia monocristalina
* Potencia 180W cada panel
* Vmp 27V
* Voc 31,59V
* Corriente Imp 6,66A
* Corriente Isc 7,46A
* 48 celdas
Inversor cargador solar
* Tecnologia onda pura sinusoidal
* Potencia nominal 5000W
* Regulador solar MPPT integrado 80A
* Potencia maxima paneles 5000W
* Rango tension paneles 120V a 450VDC
* Cargador AC 220V 40A
* Banco de baterias 48V
* Funcionamiento con o sin baterias
* Puertos de comunicacion RS232, RJ45 y USB
* Funcion de paralelo para expansion
* Contacto seco para control externo
* Protecciones electronicas integradas
Banco de baterias
* Tipo GEL VRLA
* Ciclo profundo
* Tension 12V
* Capacidad 200Ah cada bateria
* Configuracion del banco 48V 200Ah
* Libre de mantenimiento
* Baja autodescarga
IMPORTANTE ANTES DE COMPRAR
* Este kit esta disenado para consumos medios a altos y electrodomesticos eficientes.
* No esta pensado para alimentar sistemas de calefaccion electrica o cargas industriales de alto consumo continuo.
* Antes de comprar recomendamos estimar el consumo electrico mensual para verificar si este sistema es adecuado para tu necesidad energetica.
QUE PUEDE ALIMENTAR ESTE KIT
Este sistema puede alimentar por ejemplo:
* Iluminacion LED completa de una vivienda
* TV LED
* Router de internet
* Computadoras o notebooks
* Cargadores de celular
* Ventiladores
* Heladeras y freezers eficientes
* Bombas de agua pequenas
* Herramientas electricas livianas
* Sistemas de seguridad o camaras CCTV
Siempre que el consumo simultaneo no supere los 5000W del inversor.
QUE NO PUEDE ALIMENTAR ESTE KIT
No conectar equipos de alto consumo como:
* Estufas electricas
* Hornos electricos industriales
* Aires acondicionados grandes multiples
* Equipos de calefaccion electrica
* Maquinaria electrica pesada
RECOMENDACIONES DE USO Y MANTENIMIENTO
* Instalar los paneles solares orientados hacia el norte con inclinacion adecuada para maximizar la captacion solar.
* Evitar sombras sobre los paneles ya que reducen significativamente la produccion de energia.
* Mantener los paneles limpios y libres de polvo o suciedad.
* Instalar el inversor en un lugar seco, ventilado y protegido de la lluvia.
* Las baterias deben ubicarse en un ambiente ventilado, sin exposicion directa al sol ni fuentes de calor.
* Conectar siempre primero las baterias al inversor antes de conectar los paneles solares.
* No invertir polaridades en las conexiones.
* No superar la potencia maxima del inversor.
* Utilizar siempre cable para baterias de 35 mm².
* Utilizar siempre cable fotovoltaico de 6 mm² para la conexion de los paneles solares.
* Cables y protecciones electricas no estan incluidos ya que dependen de la distancia y caracteristicas de cada instalacion.
ERRORES DE INSTALACION QUE PUEDEN DANAR EL EQUIPO
* Conectar los paneles solares con una tension superior a la admitida por el inversor.
* No respetar la configuracion de conexion recomendada de los paneles.
* Invertir la polaridad de las baterias.
* Conectar consumos que superen la potencia del inversor.
* Instalar el sistema en ambientes con humedad o temperatura excesiva.
PREGUNTAS FRECUENTES
* Cuanta energia genera este kit?
En condiciones normales puede generar aproximadamente 10,8kWh por dia, equivalentes a unos 324kWh mensuales considerando 5 horas de sol pleno promedio.
* Puedo usarlo en una vivienda completa?
Si, es adecuado para viviendas rurales o instalaciones con consumos medios a altos utilizando electrodomesticos eficientes.
* El kit incluye cables de instalacion?
Solo incluye los componentes indicados. Los cables de instalacion dependen de la distancia y se suministran como accesorios opcionales.
* Se puede ampliar el sistema?
Si, el inversor permite expansion en paralelo y ampliacion de paneles o banco de baterias dentro de los limites del equipo.
* Funciona en dias nublados?
Si, aunque la produccion solar disminuye. En esos casos el sistema utilizara la energia almacenada en el banco de baterias.
* Necesito instalacion profesional?
No es obligatorio pero es recomendable para asegurar una instalacion segura y evitar errores que puedan danar los equipos.
